Régulateur de charge 5A. Série LandStar EU de EPsolar - 12V.
Il a la particularité de posséder une sortie USB 1,2A /5V.
Idéal pour les petites installations solaires.

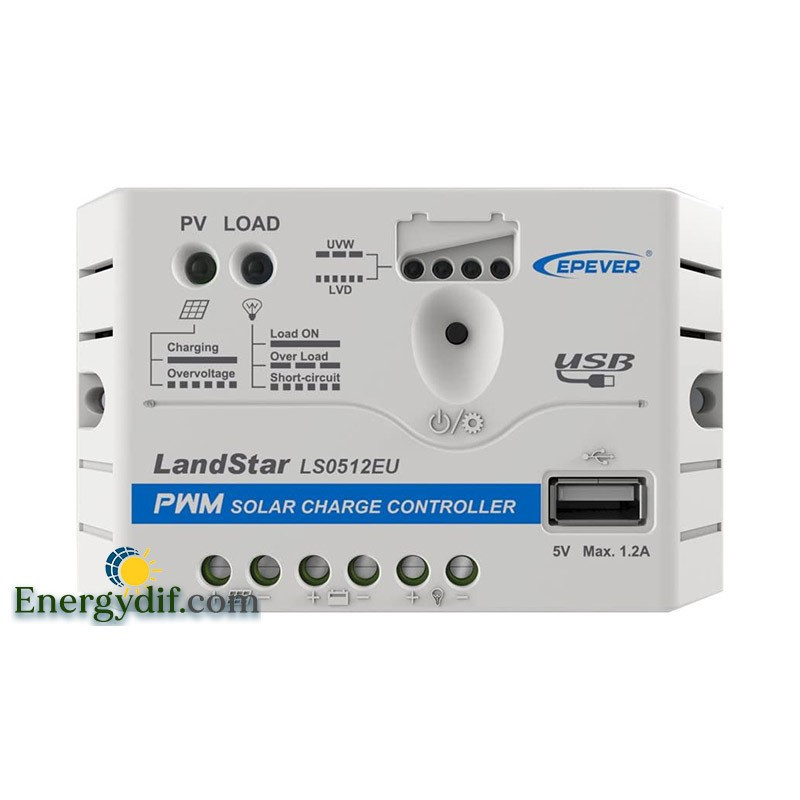

Epever LS0512EU PWM 12V avec sortie USB
€21.85
Tax included
LS0512EU
Régulateur de charge 5A. Série LandStar EU de EPsolar - 12V.
Il a la particularité de posséder une sortie USB 1,2A /5V.
Idéal pour les petites installations solaires.
DESCRIPTION
- Capacité : 5 ampères.
- Tension : 12v
- Ce régulateur peut accueillir jusqu'à 250 watts de panneaux solaires (dans un système 24V)
- Compensation de la température
- Garantie 2 ans.
- Technologie : PWM.
- Sortie USB 1,2A / 5V
Toutes les tensions de charges peuvent être modifiées entre 8 et 16V , tension de déconnexion également
Programmation de la sortie consommateur selon un mode jour/nuit ou un mode horaire
Charge théorique d'une batterie au plomb
La charge théorique d'une batterie au plomb s'effectue en 3 phases :
- Phase 1 : Le courant est limité à un taux d'environ 1/5 de la capacité nominale. La tension augmente petit à petit jusqu'à atteindre son seuil maximum régulé à 2,35V/éléments.
- Phase 2 : : La tension de charge est régulée à 2,35V/éléments, le courant de charge diminue alors jusqu'à devenir inférieure à C/100. La batterie est chargée à l'issue de cette phase
- Phase 3 :Une fois la batterie chargée, on passe en mode charge d'entretien (Floating) pour la maintenir à 100% de charge. La tension alors appliquée à la batterie sera autour de 2,26V/éléments
Applications
Idéal pour petits systèmes solaire comme par exemple :
- Habitation
- Système d'éclairage solaire
- Système solaire de surveillance
- Système solaire pour bateau
- Petite centrale solaire
Caractéristiques
- Configuration de tension de système: 12V/24V automatique
- Haute efficacité de charge PWM avec compensation de température
- 2 LED qui indiquent le statut de charge et le statut de la batterie
- Interface de sonde de température extérieure
- Bus de communication RS485
- Fonction de mise à jour du logiciel
- Sortie USB pour charger par exemple un téléphone portable, un ventilateur ou un autre appareil électrique.
Protections électroniques
- Court circuit PV
- Surcharge
- Court circuit de charge
- Inversion de polarité PV
- Décharge
- Inversion de polarité des batteries
- Surchauffe
Données techniques
| Modèle | LS0512EU |
| Tension nominale du système | 12VDC |
| Courant nominal de la batterie | 5A |
| Tension maximale d'entrée PV | 30V |
| Autocosommation | ≤6mA |
| Compensation de température | -5mV/℃/2V (ref) |
| Egalisation de la tension de charge | Gel: / , Scellé: 14,6V, ouverte: 14,8V |
| Augmentation de la tension de charge | Gel: 14,2V, Scellé: 14,4V, ouverte: 14,6V |
| Tension de charge floating | Gel /Scellé /ouverte: 13,8V |
| Tension de reconnexion | Gel /Scellé /ouverte: 12,6V |
| tension de déconnection | Gel /Scellé /ouverte: 11,1V |
| Dimensions | 109,7x65,5x20,8mm |
| Trous de montage | 111,5mm |
| Terminal | 2,5mm2 |
| Poids | 0,09kg |
| Température de fonctionnement | -35°C~+55°C |
| Température de stockage | -35°C~+80°C |
| Humidité | ≤ 95% (sans condensation) |
| Norme | IP320 |
Exemple d'installation
CARACTÉRISTIQUES TECHNIQUES
| Voltage | 12V |
| MPPT/PWM | PWM |
| Tension d'entrée solaire max. | 30 V |
| Courant max. | 10 A |
LS0512EU
