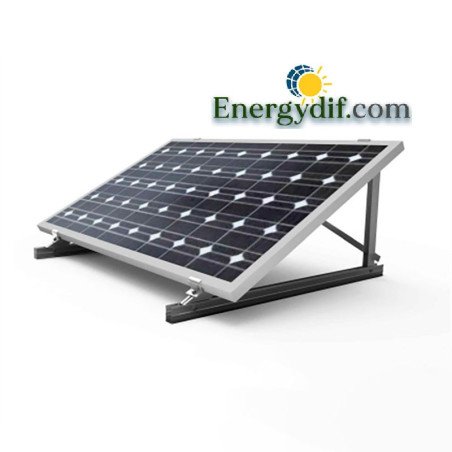

HORIZONTALE STRUKTUR 1 SOLARPANEL 30º 20H

Horizontale Struktur 1 Solarpanel 30º 20H

Technische Beschreibung Flache horizontale Struktur/Bodenplatte 1 30º

Die horizontale flache Struktur/Bodenplatte 1 30º dient zum Tragen von horizontal ausgerichteten Solarmodulen auf einer ebenen Fläche, die nicht die geeignete Neigung oder Ausrichtung hat. Dieses Strukturmodell eignet sich für alle Arten von Solarmodulen mit einer Breite von mehr als 1 Meter und einer maximalen Länge von etwa 2,1 Metern. Es ist für jeden Plattentyp geeignet, der diese Maße nicht überschreitet. Seine Beine sind vormontierte geschlossene Dreiecke, um eine hervorragende Stabilität zu gewährleisten. Die hinteren Verstärkungen sind dafür verantwortlich, dem Ganzen eine größere Steifigkeit zu verleihen. Die Auflagefläche ist damit sehr lang

Die Horizontal Flat Structure/Floor 1 Panel 30º ist so konzipiert, dass sie in der für uns interessanten Ausrichtung installiert werden kann und die Paneele immer horizontal angeordnet sind. Die Paneelreihe hat eine Standardneigung von 30º in Bezug auf die Oberfläche, auf der die Struktur verankert ist. Optional kann 15º angefordert werden, falls es auf einer leicht geneigten Oberfläche installiert wird, aber nicht genug.

Sie erhalten Ihre Flat/Floor Horizontal Structure 1 Panel 30º mit einer detaillierten Montagezeichnung, damit Sie die Struktur einfach und unkompliziert montieren können.

Die 1-Panel-30º-Horizontal-Flach-/Bodenstruktur ist für die Verwendung mit allen Arten von Solarmodulen ausgelegt, solange sie 2,1 x 1,05 Meter nicht überschreiten. Seine Klemmen lassen verschiedene Arten von Profilstärken zwischen 33 und 50 mm zu.

Die Verankerungsschrauben für die flache horizontale Strukturplatte/Boden 1 30º zur Oberfläche, auf der sie installiert werden soll, sind nicht enthalten. Je nach Untergrund (Beton, Metalldach usw.) benötigen Sie die eine oder andere Art von Schrauben, die Sie selbst kaufen müssen. Denken Sie daran, dass die Oberfläche, auf der es installiert wird, in der Lage ist, zusätzlich zum Gewicht die durch den Wind verursachten Belastungen zu tragen. Es liegt in Ihrer Verantwortung sicherzustellen, dass es an einem sicheren und festen Ort installiert wird. Der Vorteil der Horizontal Flat/Etage 1 Panel 30º Structure ist die Geschwindigkeit, mit der die Struktur installiert werden kann, da die Dreiecke vormontiert sind und keine Spezialwerkzeuge erforderlich sind, außer einem verstellbaren Schraubenschlüssel oder einem Rohrschlüssel und allem, was benötigt wird .

Die Materialien der horizontalen Flachkonstruktion/Bodenplatte 1 30º sind vollständig aus hochwertigem Aluminium gefertigt, während die Schrauben und das Zubehör aus Edelstahl gefertigt sind.

Die Legierung EN AW 6005A T6 ist eine hochfeste Aluminiumlegierung und wird aus diesem Grund sowie wegen ihrer Anodisierbarkeit zur Herstellung von Strukturprofilen verwendet. Alle vorhandenen Strukturen können in eloxiertem Aluminium angeboten werden, dessen Vorteil gegenüber rohen Aluminiumstrukturen die größere Korrosionsbeständigkeit ist.

Die Verpackung der Horizontal Flat Structure/Floor 1 Panel 30º ist einheitlich, wenn Sie also beispielsweise eine Struktur für 4 Paneele benötigen, müssen Sie 4 Einheiten dieses Modells kaufen.

Horizontale flache Struktur/Etage 1 Paneel 30º

Technisches Datenblatt Ansicht Flache horizontale Struktur/Etage 1 Paneel 30º Technisches Datenblatt
